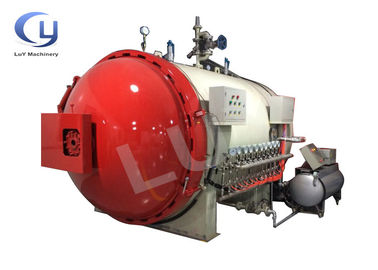

Autoclave tổng hợp khổng lồ cấu hình cao với khóa kép

Autoclave tổng hợp tự động đầy đủ cấu hình cao với khóa an toàn kép

I Mô tả sản phẩm

Autoclave chủ yếu bao gồm hệ thống chân không, hệ thống điều khiển, hệ thống sưởi ấm, hệ thống làm mát, hệ thống cách nhiệt và hệ thống an toàn.Các nén nén nén nóng có thể được thực hiện dưới chân không sản phẩm tổng hợp.

Autoclave chủ yếu được sử dụng để đúc các sản phẩm thành phần tổng hợp dựa trên polyme.Nó được sử dụng rộng rãi trong việc đúc các vật liệu tổng hợp tiên tiến, cấu trúc bánh sandwich ruồi mật ong và cơ chế gắn kết kim loại hoặc tổng hợp.

II Tcác thông số kỹ thuật

ⅢChi tiết

1.Hệ thống chân không

Hệ thống chân không bao gồm bơm chân không, đường bơm chân không, đường đo chân không, bể đệm dự phòng và bể đệm chân không.báo động rò rỉ áp suất và van thủ công. Dòng chân không hoạt động độc lập tương đối. Khi một trong những đường chân không thất bại, đường chân không này có thể được cắt riêng biệt,Giảm tác động đến toàn bộ hệ thống chân không và đảm bảo sự ổn định và an toàn của hệ thống chân không.

2.Hệ thống điều khiển

Hệ thống điều khiển sử dụng phần mềm kiểm soát nhiệt độ áp suất nóng chuyên nghiệp, bao gồm mô-đun điều khiển nhiệt độ PLC, cảm biến nhiệt độ, cảm biến áp suất,tủ điều khiển và dây kết nối. Các module điều khiển nhiệt độ PL được sử dụng để truyền dữ liệu nhiệt độ trong bể thông qua cảm biến nhiệt độ đến tủ điều khiển PLC,và giá trị nhiệt độ được hiển thị trên máy tính trong thời gian thựcChương trình pha cách nhiệt tự động gọi cài đặt nhiệt độ PID để đảm bảo độ chính xác và ổn định của nhiệt độ bên trong ô tô.

3.Hệ thống sưởi ấm

Sử dụng phần mềm kiểm soát nhiệt độ bấm nóng chuyên nghiệp, bao gồm nhiệt cặp, bộ điều chỉnh điện năng của mô-đun kiểm soát nhiệt độ PLC, tủ điều khiển và đường kết nối.Các dữ liệu nhiệt độ trong bể được thu thập bởi thermocouple và truyền đến PLC, và sau đó công suất đầu ra được điều chỉnh cho ống sưởi bằng PLC và bộ điều chỉnh điện.Các quạt nhiệt độ lưu thông và phân phối nhiệt trong bể đồng đều hơn thông qua bảng lưu thông nhiệt độ đặc biệtNhiệt độ là đồng đều và không có góc chết và áp suất là không đổi.

4.Hệ thống làm mát

Phương pháp làm mát bằng nước được áp dụng, và nhiệt độ của mỗi điểm trong bể được thu thập bởi thermocouple được truyền đến hệ thống điều khiển PLC.,Hệ thống điều khiển điều khiển tốc độ lưu thông của máy bơm làm mát tần số biến và tốc độ lưu thông của quạt nhiệt độ cao và áp suất cao, do đó điều khiển tốc độ làm mát.

ⅣƯu điểm của chúng tôi

1. độ kín của bể: nó được làm từ bể, cửa bể, động cơ nhiệt độ cao, lớp ngăn nhiệt ống dẫn không khí để hình thành thành một bể chịu áp suất cao, nhiệt độ cao

2. khóa an toàn: nó được làm từ khóa tự động áp suất, khóa thủ công, thiết bị báo động quá áp suất.

3Thiết bị mở cửa nhanh: thiết kế mở cửa nhanh bằng tay hoặc tự động, ngay cả khi tắt điện, nó có thể khởi động và đóng cửa

4Thiết bị niêm phong: cửa áp dụng silic gel lấp đầy không khí, nó có thể chịu được 500 độ, hình thành thành một nhiệt độ cao áp suất cao chứa niêm phong

5Hệ thống áp suất: hệ thống truyền áp suất và điều khiển bao gồm máy nén không khí, bể lưu trữ, van điều khiển áp suất, ống, biến áp và máy đo áp suất.

6Hệ thống sưởi: ống sưởi thép không gỉ, quạt nhiệt độ cao, tấm gió, lớp cách nhiệt, hệ thống điều khiển nhiệt độ.công suất sưởi ấm đáp ứng yêu cầu nhiệt độ tối đa bên trong bể và tăng nhiệt độ

7Hệ thống lưu thông nhiệt độ: nó bao gồm quạt lưu thông, tấm gió và nắp dẫn dòng chảy để cải thiện chuyển đổi nhiệt và hình thức lưu thông ở nhiệt độ đồng nhất

8Hệ thống chân không: nó bao gồm máy bơm chân không, ống, bộ đo chân không, hầm chân không, để cung cấp điều kiện chân không vật liệu tổng hợp

9. Hệ thống điều khiển tự động: áp dụng PLD và điều khiển mờ, để nhận ra áp suất, nhiệt độ, làm mát, vv toàn bộ quá trình
